Pour les diamètres de tuyaux supérieurs à DN800, l'extrusion directe nécessite des extrudeuses de taille prohibitive, des forces de serrage élevées et des systèmes de refroidissement complexes. Le processus d'enroulement en spirale, dans lequel une extrudeuse de profilés produit d'abord une bande continue de PEHD (section creuse carrée ou rectangulaire), qui est ensuite enroulée en hélice et soudée par fusion sur un mandrin rotatif, offre des avantages évidents :
| Aspect | Extrusion directe | Enroulement en spirale |
|---|---|---|
| Diamètre économique maximum | ~DN1200 | Jusqu'à DN4 000 |
| Coût d'investissement | Très élevé | Modéré (2 à 3 extrudeurs) |
| Flexibilité de la rigidité de l'anneau | Fixé par épaisseur de paroi | Réglable grâce à la conception du profil |
| Utilisation du matériau (kg/m) | Plus haut (mur solide) | Inférieur (structure de base creuse) |
| Utilisation de matériaux recyclés | Limité (≤20%) | Jusqu'à 100 % (avec une conception de vis appropriée) |
Le processus d'enroulement permet également un ajustement en temps réel de la structure de la paroi du tuyau, permettant à la même ligne de production de fabriquer des tuyaux avec des indices de rigidité annulaire allant de SN4 (4 kN/m²) jusqu'à SN16 (16 kN/m²) simplement en modifiant le pas d'enroulement ou les dimensions du profil.

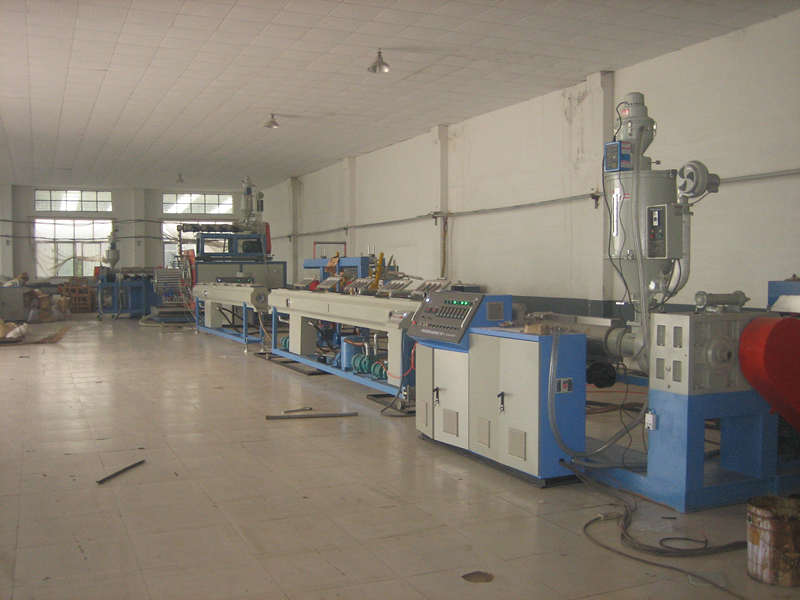

Une ligne complète de production de tubes de bobinage de grand diamètre comprend généralement les stations suivantes :
Extrudeuse de profil principal – produit la bande creuse continue (la structure porteuse).
Co-extrudeuse (Melt Adhésif Extrudeuse) – applique du PEHD fondu aux points de soudage pour fusionner les couches de bandes adjacentes.
Machine de formage d'enroulements en spirale – un mandrin rotatif multi-axes qui contrôle le diamètre du tuyau et l'angle d'enroulement.
Section de recuit/refroidissement – assure un soulagement des contraintes et une stabilité dimensionnelle.
Scie à tronçonner automatique – effectue une coupe en ligne aux longueurs spécifiées par le client.
Système de contrôle central PLC – synchronise toutes les extrudeuses, le chariot d'enroulement et le transport.
Le tableau ci-dessous résume les modèles disponibles dans le commerce les plus courants, avec des paramètres provenant des principaux fabricants de machines chinois et européens (les valeurs sont typiques ; les spécifications finales dépendent de la personnalisation du fournisseur).
| Code modèle | Plage de diamètre extérieur du tuyau (mm) | Extrudeuse principale | Extrudeuse de fonte | Puissance installée (kW) | Sortie maximale (kg/h) | Application typique |
|---|---|---|---|---|---|---|
| WR‑800 | 200 – 800 | SJ65/34 (vis 65 mm, 34 L/D) | SJ55/34 | ~210 | 380 – 420 | Égouts secondaires, drainage résidentiel |
| WR‑1200 | 300 – 1200 | SJ80/34 | SJ65/34 | ~320 | 530 – 570 | Lignes principales municipales, stations d'épuration |
| WR‑2200 | 800 – 2200 | SJ90/38 (couple élevé) | SJ65/34 | ~430 – 460 | 720 – 850 | Conduites d’eaux pluviales, eau de refroidissement industrielle |
| WR‑3000 | 1200 – 3000 | SJ120/38 (décompression à deux étages) | SJ80/34 | ~530 – 560 | 880 – 950 | Grands émissaires, siphons transversaux |
| WR‑4000 | 1800 – 4000 | SJ150/38 + alimentation forcée | SJ90/34 | ~680 – 720 | 11h00 – 12h50 | Mégaprojets, conduites de revêtement de tunnel |
Remarque : Tous les modèles ci-dessus fonctionnent avec une vitesse de ligne maximale de 0,5 à 1,2 m/min en fonction du diamètre du tuyau et de l'épaisseur de la paroi. L'angle d'enroulement est réglable entre 50 ° et 85 ° pour optimiser la rigidité de l'anneau par rapport à la résistance axiale.
Au-delà des paramètres de base, les détails techniques suivants déterminent si votre ligne fonctionnera sans problème pendant une décennie ou si elle deviendra un cauchemar de maintenance.
Pour une production à coût compétitif, la capacité de traiter des rebroyés post-industriels (flocons à 100 %) n'est pas négociable. Rechercher:
Systèmes d'entraînement à couple élevé et à faible vitesse (efficacité de la boîte de vitesses > 95 %).
Vis de décompression à deux étages avec section barrière : cela évite les pontages et garantit une fusion homogène même avec une alimentation de taille variable.
Revêtement dur (par exemple, revêtement en carbure de tungstène) sur les pointes des vis – prolonge la durée de vie lors du traitement de matériaux recyclés abrasifs.
Paramètre à vérifier : La capacité de fusion avec 100 % de rebroyé doit être d'au moins 85 % du taux de matière vierge (de nombreux modèles bon marché chutent à 60 %).
Le mandrin de formage doit maintenir une concentricité comprise dans ± 0,5 mm pour les tuyaux DN2000. Spécifications clés :
Nombre d'axes d'entraînement : ≥ 4 axes servomoteurs indépendants (expansion radiale, mouvement axial, rotation du mandrin et guide-bande).
Pression de serrage hydraulique : réglable de 0,5 à 2,5 MPa pour garantir un soudage par fusion correct sans écraser le profilé creux.
Système de changement rapide de diamètre : temps de réglage sans outil ≤ 30 minutes pour les changements de diamètre au sein d'une même gamme de modèles.
Alors que la plupart des fournisseurs proposent des automates Siemens S7‑1500 ou Allen‑Bradley, la caractéristique essentielle est la synchronisation indépendante à double écran : l'extrudeuse principale et le chariot d'enroulement doivent avoir des panneaux de commande séparés mais communiquer via un bus Ethernet industriel à haut débit (PROFINET ou EtherCAT). Cela permet :
Vitesse de coupe indépendante lors des changements de diamètre.
Compensation automatique du couple lorsque l'épaisseur de la paroi du tuyau varie.
Enregistrement des données en temps réel (y compris la température de fusion, la pression et le couple d'enroulement) pour une traçabilité complète.
Une ligne de bobinage bien configurée ne se limite pas aux tuyaux en spirale à double paroi standard. Avec l’outillage auxiliaire approprié, il peut produire :
Tuyaux enroulés à triple paroi – pour une rigidité annulaire très élevée (SN16) utilisant une couche ondulée intérieure et extérieure.
Tubes profilés nervurés (type T) – pour un poids réduit tout en conservant SN8.
Tuyaux enroulés à paroi solide – lorsqu'un alésage interne lisse est requis pour les applications à haut débit (coefficient de Manning n ≤ 0,009).
Le changement entre ces profils nécessite généralement de changer uniquement la matrice d'extrusion du profil et d'ajuster le pas d'enroulement – une opération de 2 heures pour une équipe expérimentée.
| Article de coût | Gamme typique | Conseil d'optimisation |
|---|---|---|
| Prix de base de la machine (WR‑2 200) | 380 000 – 480 000 USD (FOB) | Comparez le matériau des vis (acier nitruré ou bimétallique) |
| Installation et mise en service | 8 à 12 % du coût de la machine | Choisir des fournisseurs proposant une formation sur site pendant 2 semaines |
| Consommation d'énergie | 180 – 250 kWh/tonne de canalisation | Recherchez des onduleurs sur tous les moteurs (standard dans les gammes conformes aux spécifications européennes) |
| Outillage (matrices et mandrins) | 15 000 – 30 000 USD par diamètre | Négociez un set de démarrage (3 diamètres) dans le package |
| Budget d'entretien annuel | 3 à 5% du prix d'achat | Focus sur les pièces de rechange pour la boîte de vitesses à remontage – délai de livraison le plus long |
Le marché mondial des tuyaux en PEHD devrait croître à un TCAC de 5,8 % jusqu'en 2030, stimulé par le remplacement des infrastructures d'eau vieillissantes et par les nouveaux parcs industriels. Pour les industriels, la stratégie gagnante est :
Investissez dans une ligne avec au moins un diamètre supérieur à votre plus grosse commande actuelle (par exemple, un WR‑3000 si vous vendez principalement du DN2000) pour saisir des opportunités inattendues d'appels d'offres importants.
Exigez un test d'acceptation en usine (FAT) utilisant votre propre mélange de matériaux recyclés - pas seulement des granulés vierges - pour vérifier les performances réelles de la vis.
Donner la priorité aux fournisseurs qui proposent des diagnostics à distance (contrôleurs prêts pour l'IoT) : cela réduit les temps d'arrêt de 40 % selon notre expérience sur le terrain.
Machines pour tubes de bobinage de grand diamètre en PEHDest une technologie sophistiquée mais bien maîtrisée. La clé d'un investissement rentable ne réside pas dans les chiffres les plus voyants, mais dans la conception des vis pour les produits recyclés, la précision du mandrin de formage et la synchronisation du système de contrôle. Utilisez les tableaux de paramètres et les points de contrôle techniques ci-dessus comme liste de contrôle d'approvisionnement. Lors de l’évaluation des fournisseurs, demandez toujours les données de processus (profil de température de fusion, consommation d’énergie spécifique et tolérance de diamètre) provenant d’un cycle de production réel – et pas seulement d’une brochure.
